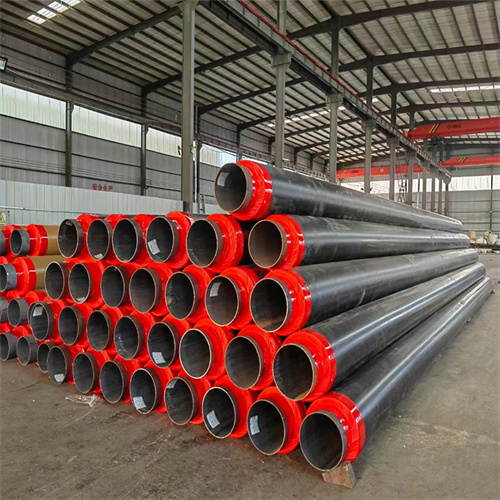

陵川縣輸水防腐聚氨酯直埋保溫管

聚氨酯直埋保溫管特點：


　　1、使用了導熱系數低、隔熱性能好的硬質聚氨酯作為隔熱材料，具有優異的隔熱性。


　　2、正常運行后130℃的水輸送到40公里以外時，降溫僅為1℃左右。


　　3、有很強的防水和耐腐蝕能力，不需附設管溝，可直接埋入地下或水中，施工簡便迅速，綜合造價低。


　　4、在低溫條件下也具有良好的耐腐蝕和耐沖擊性，可直接埋入凍土層。


　　5、預制保溫管使用了耐腐蝕性的(HDPE：高密度聚乙烯)外套管，不受生物和化學腐蝕的影響。


　　6、可根據用戶需要提供DN20~DN1200之間各種管徑及保溫厚度的管材和相配套的管件(彎頭、三通、變徑管、固定節等)


　　7、產品執行城鎮建設行業標準CJ/T 114-2000和CJ/T 115-2001標準。


　　8、為確保預制直埋保溫管三位一體，發泡前鋼管外表面拋丸處理，塑料管內表面電暈處理，其中除銹等級達到GB/T 8923-1998中Sa2.5的規定，外殼管內表面張力達到50達因/厘米。

聚氨酯保溫管的補償敷設方式


　　聚氨酯直埋保溫管供熱管道方法有三種：無補償方式、一次性補償方式和有補償安裝方式，因城市生活小區供熱管網從經濟安全方面考慮均采用溫度≤120℃的熱水，且聚氨酯直埋保溫管耐溫可達120℃，所以現在我們只討論前兩種直埋方式。


　　1、無補償直埋敷設方式


　　聚氨酯直埋保溫管無補償直埋敷設即利用土壤與外套管之間的摩擦阻力固定管道。當土壤與管道的摩擦阻力之和等于或大于管道膨脹力時，管線不再伸長，即可不加補償器，這時管道在熱脹冷縮過程中所產生的位移勢能，被儲存在管道壁上；無補償直埋敷設時，在管道上不用設置補償器、滑動支架、固定支架等管道附件，管道在直管段基本處在停止狀態，而在彎管、出土段等自由端所謂“摩擦長度l"范圍內有位移；依據《集中供熱設計手冊》在交變次數15000次、熱媒允許溫差83℃以內其應力值不會超過許用應力。這種埋設方式適用于95℃以下的低溫供熱管線。岳陽生活小區集中空調水溫為5℃～70℃，可采用無補償直埋敷設方式。


　　2、一次性補償直埋敷設方式


　　聚氨酯直埋保溫管其工作原理是將該種產品焊管道上，拆除定位角鋼,把管道加熱到要求的溫度，管道熱伸長，波紋膨脹節補償器被相應壓縮，在此狀態下將補償器外套筒鋸形搭接焊縫焊死，此后補償器成為剛性整體，不再有補償能力。工作中則由管道的拉伸—壓縮彈性變型進行補償。用這種辦法，補償器補償了該段管道在設計溫差下產生的變形總量的一部分，它的作用只使管路工作中拉伸—壓縮的平衡點處于設計溫差下變形總量的中點。使拉伸、壓縮應力基本相等，起降低管路拉伸或壓縮變形應力的作用。一次性補償器適用于工作壓力≤1.6MPa、工作溫度≤120℃的管道，其使用壽命超過30年。

聚氨酯直埋保溫管檢測項目有哪些？聚氨酯直埋保溫管道的常見形式是：工質鋼管+聚氨酯保溫層+PE外保護管，由三部分組成，直埋式保溫管道在加熱和收縮的過程中，三者之間必須有很強的粘結力，必須利用土應力形成“三位一體"的結構，防止管道在大面積內滑動，造成管道斷裂、補償器和閥門損壞等。“三位一體"結構是直埋保溫管道力學穩定性的基礎，在管道進入現場之前，必須對直埋管道的整體質量進行綜合測試，在工業上，直埋保溫管道的檢測稱為“常規12項"或“常規13項"。


　　1.密度：保溫層中的聚氨酯必須保持一定的密度，如果密度過低，一方面不能保證“三位一體"結構，而且管道保溫結構在后續運行中存在各種問題；另一方面，過低的密度也會導致聚氨酯碳化早期，導致保溫結構失效。


陵川縣輸水防腐聚氨酯直埋保溫管

　　2.導熱系數：它是保溫層基本的參數，如果參數不達標，管道的保溫效果差，系統的能耗增加，在一定程度上也與密度和導熱系數有關，密度低，保溫結構的泡沫比增大，導熱系數降低，但密度低也會引起其他問題。經驗豐富的保溫管生產企業對密度和導熱系數有較好的控制。


　　3.拉伸屈服強度、斷裂伸長率、縱向回縮率來測量PE外保護管的力學性能，一般來說，控制再生材料的用量，使其力學性能達到標準，如果回收材料過多，管道的力學性能可能會出現問題，同時，在運行過程中，外保護管容易發生大面積開裂，造成管道進水腐蝕。


　　4.熱穩定性，一般用氧化誘導時間來測量，在200℃試驗溫度下需要大于20 min，否則不符合標準，且在現有的調節裝置中控制得很好，如果再生粉過多或抗氧化劑不足，該參數容易出現問題，反映在實際操作中，如果OIT過低，經過一段時間后，外部保護管會變得脆、硬、易開裂。


　　5.材料分析：對于普通鋼管，Q 235、Q 245等，一般測量C、Si、Mn、P、S參數，如屬特殊鋼種或特殊要求，可測定合金元素、雜質元素等。以及保溫層的材料分析硬泡聚氨酯應與基層粘結牢固,表面不得有破損、脫層、起鼓、孔洞及裂縫。

聚氨酯保溫管泡沫保溫產品在建筑保溫防水領域得到了廣泛的應用，成為節能產品之一。 在市場上聚氨酯硬質泡沫預制直埋保溫管 很多產品從無到有，從單一到多元化，從低質量到高質量，應用越來越普遍。 聚氨酯材料是目前常用保溫材料。 硬質聚氨酯具有許多優良的性能，在歐美國家廣泛應用于保溫領域。 在歐美等發達國家，大約49%的保溫材料是聚氨酯材料，而在中國這個比例還不到20%。 因此，我國聚氨酯硬泡預制直埋保溫管還有很大的發展空間。
    直埋預制保溫管與內工作鋼管緊密結合形成1.鋼套鋼保溫管：鋼套鋼保溫管是由外防護鋼管加鋼管防腐、聚氨酯泡沫保溫層和內工作鋼組合而成 管道。 長期運行可節約大量能源，顯著降低能源成本。 2.具有很強的防水、耐腐蝕能力。 無需管溝，可直接埋入地下或水中。 保溫管施工簡單快捷。 3、在低溫條件下也具有良好的耐腐蝕性和抗沖擊性，可直接埋設。 進入地下結冰的地面。 4、使用壽命可達30-50年，正確的安裝和使用可使管網的維護成本極低。 5、可設置上報系統，自動檢測管網漏水故障，準確指示故障位置，自動上報。 6、使用壽命可達30-50年。 直徑：DN15—DN600 厚度：15—50mm 用途：集中供熱管道、制冷管道、工業管道等。

  熱力管道工程造價低、工期短、保溫性能好等特點在實際工程中得到廣泛應用。 正確認識熱力管道直埋原理，合理選擇敷設方式十分重要。 熱水管道直埋與架空或管溝敷設的主要區別在于直埋采暖管道的保溫結構與周圍土壤直接接觸。 管道的熱脹冷縮過程受土體摩擦的制約。 此時管道處于錨定狀態。 位移勢能儲存在管壁上，使管道受力復雜化。

保溫直埋管道的結構及特點 直埋預制保溫管管道是由內鋼管、外管和內鋼管之間填充的疏水不燃聚氨酯保溫層緊密結合而成的整體預制件。 和外管。 管材和保溫層采用發泡工藝，使其緊貼外管。 由于管道直埋，保溫管道直接承受土壤和地面的活荷載，同時也受到地下水分和地下水的侵蝕。 因此，保溫直埋管道在防水、防腐和機械強度方面都有很高的要求。 因此，只需要一個管道。 直埋管工程造價比較高。 但由于其整體工程造價低，施工簡單，與溝渠鋪設相比，節省了土方、砌磚和混凝土的用量，工期縮短了一半以上。

   預制聚氨酯保溫管從節電、降低成本、縮短工期、保護環境的角度來看，聚氨酯保溫直埋管不僅具有傳統地溝、架空管道的技藝和實用功能，而且具有明顯的社會和效益。 經濟效益。 但是，直埋供熱管道工程還需要具備三個條件：合理的描述、可靠的保溫管質量、精心的施工。 由于我國直埋采暖技術起步較晚，上述三個條件需要不斷完善。 從工程實踐中出現的質量問題來看，在說明和施工中應特別注意以下問題：

    1、在說明和施工中，要真正了解采暖管道的直埋敷設方法。 有兩種方法：有償直埋和無償直埋。 的確，掌握這兩種方法各自的工作原理、特點和應用。 說明中可合理選擇場合，施工安全、可靠、經濟。

   1、首先要把握一個概念：帶補償的直埋法是通過自然補償和補償（如方管和波紋管補償器）來處理管道的熱伸長，使熱應力小 ; 無補償直埋 敷設，簡而言之，就是管道受熱時沒有補償方法，而是利用管道的強度來吸收熱應力。

    2、無補償敷設法的基本原理：管道安裝時，先將管道加熱到一定溫度，再將管道焊接固定。 當管道恢復到設備溫度（溫度下降）時，管道預先承受一定的拉應力。 管道在熱態運行時，隨著溫度的升高，管道應力為零。 當溫度繼續升高時，管道的壓應力增加。 當溫度升高到工作溫度時，管道的壓應力（熱應力）仍小于許用應力。 這樣，管道無需對設備進行補償即可正常運行。 這種不補償方式采用第四強度理論，施工時管道需要預熱，施工比較麻煩。 但國內外工程實踐較多，理論計算扎實，可保證安全。 另一種非補償方法是近年來提出的核算方法的穩定性分析和應力分類的選擇，采用第三強度理論。 這種方法充分發揮了鋼材的塑性潛力，施工方便，不需要預熱。

    聚氨酯保溫管在實際加工的過程當中，具有著優良的保溫性，在實際地加工進程當中，也是方便成型的。而且在保溫和智能等方面是有著較為廣泛的應用，相對于普通的保溫材料而言，聚氨酯保溫管的保溫性能更加明顯，甚至對于了那些比較大型的儲罐，或者是說一些其他的大型口徑的管件具有著更好的保溫效果。

高溫預制直埋保溫管

（1）脫開式保溫管：保溫層和鋼管之間涂一層低熔點的涂料，如低標號瀝青、重油等。它受熱后熔化，管道可以在保溫層內自由伸縮，絕熱層和回填砂土保持靜止狀態。這種脫開式主要用于高溫復合保溫管，如蒸汽管道。

（2）整體式保溫管：鋼管、保溫材料、保護殼三部分牢固地粘結在一起，形成一個整體結構。當鋼管因輸送介質而溫度升高發生熱膨脹時，絕熱層隨之一起膨脹移動。整體式保溫管主要用于熱媒溫度在150℃以下的場合。

首要直埋保溫管用于供暖中心、小區、工廠等地下保溫工程，適用范圍極點廣泛，由于施工速度快，為工程贏得了許多貴重的工，頗受好評。直埋保溫管在國外一些發達國家已成為一項比擬老練的技能。近十幾年，中國供熱工程技能人員經過消化、吸收這項先進技能，正推進著國內管網建造技能向更高的層次開展。十幾年來的實習效果充沛證明了聚氨酯保溫直埋管建造方法與傳統的地溝及架空建造比較，具有許多長處。直埋保溫管是由運送介質的鋼管，高密度聚乙烯外套管，以及鋼管和外套管之間的硬質聚氨酯泡沫保溫層緊密結合而成。

聚氨酯直埋保溫管產品說明：在管路系統中，彎頭是改變管路方向的管件。按角度分，有及三種常用的，另外根據工程需要還包括等其他非正常角度彎頭。彎頭的材料有鑄鐵、不銹鋼、合金鋼、可煅鑄鐵、碳鋼、有色金屬及塑料等。與管子聯結的方式有：直接焊接常用的方式法蘭聯結、熱熔連接、電熔連接、螺紋聯結及承插式聯結等。按照生產工藝可分為：焊接彎頭、沖壓彎頭、鑄造彎頭等。其他名稱：度彎頭、直角彎、愛而彎等。

(1)聚氨酯保溫鋼管工作鋼管：根據輸送介質的技術要求分別采用有縫鋼管、無縫鋼管、雙面埋弧螺旋焊接鋼管。 　　

(2)聚氨酯保溫鋼管保溫層：采用硬質聚氨酯泡沫塑料。 　　

(3)聚氨酯保溫鋼管保護殼：采用高密度聚乙烯或玻璃鋼。 　　

(4)聚氨酯保溫鋼管滲漏報警線：制造高溫預制直埋保溫管時，在靠近鋼管的保溫層中，埋設有報警線，一旦管道某處發生滲漏，通過警報線的傳導，便可在專用檢測儀表上報警并顯示出漏水的準確位置和滲漏程度的大小，以便通知檢修人員迅速處理漏水的管段，保證熱網安全運行。 　

聚氨酯保溫管產品說明：

1、長期安全運行可靠性大（有良好的強度、剛度、耐溫性能、技術先進）；

2、密封防水性能優（新技術、新結構設計易于實施）；

3、管道防腐以保證壽命長（玻璃鋼防腐或環氧煤瀝青漆防腐）；

4、潛在隱患?。ㄍ馓卒摴艿钠趶姸却螅L期運行在熱脹冷縮的環境，接口不像玻璃鋼外護管易于脫開）；

5、節能顯著（密封性能好，無滲漏，保溫效果好）；

6、施工方便，節點密封；

7、施工焊接工藝鋼管更成熟，檢漏手段先進。

聚氨酯蒸汽保溫管產品材料性能：工作鋼管（芯管）：用于輸送蒸汽的管道。材料性能、外徑尺寸、尺寸公差、較小壁厚符合相關國家或行業標準。當工作管DN≤150mm時，一般選用無縫鋼管，當DN大于150mm時，一般選用螺旋焊縫鋼管。

保護墊層：工作鋼管與保溫層之間防止因工作鋼管位移而損傷無機保溫層的夾層。工作管采用螺旋焊接縫鋼管、無機保溫層為硬質材料時，設置保護墊層。保護墊層一般選用硅酸鋁氈，密度≤192kg/m3，常溫導熱系數≤0.056w(m.k)；收縮率≤4％。

無機保溫層：耐高溫的無機絕熱材料所制成的保溫層。一般選用微孔硅酸鈣，常溫導熱系數≤0．055w(m.k)、（密度≤220 kg/m3），同時此材料的含水率、耐溫性、抗壓強度等指標均能滿足相關要求。

保溫層：用絕熱材料制成的保溫層。一般采用聚氨酯硬質泡沫塑料，密度60-80kg/m3、抗壓強度≥0.2Mpa、常溫導熱系數≤0.027w/(m.k)v、吸水率=≤3％、適用溫度≤140℃。

外護管：保護保溫層免受地下水侵蝕、支撐芯管并能承受一定壓力的外防護層。依材料不同，一般分成鋼外護管、高密度聚乙烯塑料外護管、玻璃纖維增強塑料外 護管、復合外護管等。本產品一般采用鋼管作為外護管，尤其在高水位或地表水豐富的地區，必須采用鋼外護管。鋼外護管材料性能和公差尺寸，符合相關國家或行 業標準。鋼管外表面需拋丸除銹處理。

防腐層：防止土壤腐蝕的保護層。本產品一般采用玻璃絲纏繞環氧樹脂或特加強級環氧煤瀝青防腐結構（三布四油）作為外鋼管的防腐層。特殊情況下，可采用二層結構或三層結構的聚乙烯防腐層。必要時可輔以“陰極保護"措施。
