DN500熱力管道聚氨酯發泡保溫管成品

聚氨酯發泡保溫鋼管從里到外分三層結構：

一層：工作鋼管層根據設計和客戶的要求一般選用無縫鋼管、螺旋鋼管和直縫鋼管。鋼管表面經過先進的拋丸除銹工藝處理后，鋼管除銹等級可達GB/T8923-1988標準中的Sa2級，表面粗糙度可達GB6060.5-88標準中R=12.5微米。

二層：聚氨酯保溫層：用高壓發泡機在鋼管與外護層之間形成的空腔中一次性注入硬質聚氨酯泡沫塑料原液而成，即俗稱的“管中管發泡"。

三層：高密度聚乙烯保護層：預制成一定壁厚的黑色或黃色聚乙烯塑料管材。聚乙烯無臭，無毒，手感似蠟，具有優良的耐低溫性能，使用溫度可達-70～-100℃，化學穩定性好，能耐大多數酸堿的侵蝕（不耐具有氧化性質的酸），常溫下不溶于一般溶劑，吸水性小，但由于其為線性分子可緩慢溶于某些有機溶劑，且不發生溶脹，電絕緣性能優良。其作用一是保護聚氨酯保溫層免遭機械硬物破壞，二是防腐、防水。高密度聚乙烯聚氨酯發泡保溫鋼管執行：SY/T114-2000和SY/T115-2001標準。

一般的聚氨酯直埋保溫鋼管的生產工藝可以分為冷拔與熱軋兩種，冷軋聚氨酯直埋保溫鋼管的生產流程一般要比熱軋要復雜，管坯要進行三輥連軋，擠壓后要進行定徑測試，如果表面沒有響應裂紋后圓管要經過割機進行切割，切割成長度約一米的坯料。然后進入退火流程，退火要用酸性液體進行酸洗，酸洗時要注意表面是否有大量的起泡產生，如果有大量的起泡產生說明鋼管的質量達不到相應的標準。外觀上冷軋聚氨酯保溫鋼管要短于熱軋聚氨酯保溫鋼管，冷軋聚氨酯保溫鋼管的壁厚一般比熱軋聚氨酯保溫鋼管要小，但是表面看起來比厚壁聚氨酯保溫鋼管更加明亮，表面沒有太多的粗糙，口徑也沒有太多的毛刺。

黑夾克聚氨酯保溫管的密度檢測及各種測量：

1、聚氨酯保溫管保溫層任意位置的泡沫密度不應小于60kg/m3。泡沫表面光潔，不粘不縮，泡孔均勻，無塌陷、開裂。

2、預制直埋管泡沫體應無污、無收縮分層開裂現象。泡孔應均勻細密，沿徑向測量的泡孔平均尺寸不應大于0.5mm。泡沫的閉孔率不應小于88。泡沫應均勻地充滿與外護管間的環形空間。按要求試驗時，任一保溫層截面上空洞和氣泡的面積總和占整個截面面積的百分比不應大于5；單個空洞的任意方向尺寸應不超過同一位置保溫層厚度的1/3。

3、直埋保溫管保溫層壓縮強度，保溫層泡沫徑向壓縮強度或徑向相對形變?yōu)?0時的壓縮應力不應小于0.3MPa。

4、保溫管保溫層取樣用以檢測泡沫結構、泡沫密度、壓強強度、吸水率和導熱系數時，應去除鋼管和外護的泡沫皮具，層厚度應分別為5mm和3mm。每個項目所需試樣至少三個，試樣應均勻分布在環形保溫層的同一截面上。

一、產品適用范圍
輸送介質：熱水、空凋水
介質壓力：≤1．6MPa
介質溫度：≤120℃
工作環境：地下土壤

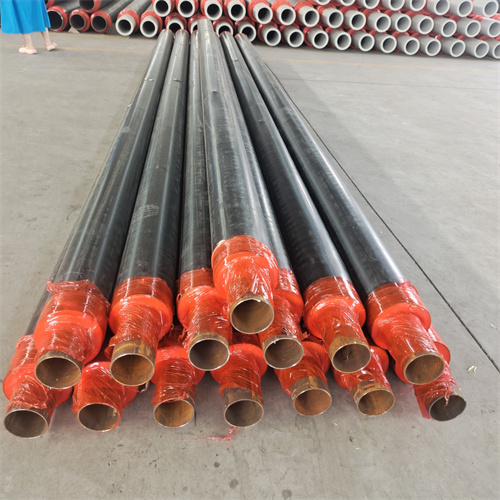

DN500熱力管道聚氨酯發泡保溫管成品

二、產品結構
保溫管由鋼管、氰腐劑、聚氨脂硬質泡沫保溫層和高密度聚乙烯外套管結合的預制管。
三、產品材料技術要求
1、鋼管
采用輸送流體用無縫鋼管(GB8163—99)或承壓流體輸送片用螺旋縫埋弧焊接鋼管(SY5036—83)，亦可應客戶要求采用銅管或不銹鋼管等其它材質的管材。
2、防腐材料
采用氰腐劑作為底層防腐

預制聚氨酯直埋保溫管結構由里到外可分為三層：

層為輸送介質的工作芯管，成功地解決了防水抗漏的難點。用鋼管做外保護層，具有強度高芯管一般材質為無縫管(GB8163-87)螺旋焊管(GB9711-88;SY/T5038-92)和直縫焊管(GB3092-93)及鍍鋅鋼管和PPR等材質；可根據用戶不同要求選擇，其芯管管徑為【 φ22、25、32、38、45、57、76、89、108、133、159、219、273、325、377、426、478、529、630、720、820、920、1220】
第二層為保溫層材料為聚氨酯泡沫塑料或復合保溫材料，【其保溫層厚度為30-150mm】
第三層為外護層為高密度聚乙烯夾克管、玻璃鋼纏繞管及防腐鋼管。

聚氨酯直埋保溫管裝卸與運輸
1、保溫管裝卸時，可用兩個吊鉤吊住兩端鋼管或用寬度大于50mm的吊帶裝卸，小管徑保溫管易可人工裝卸。
2、在裝卸時，應做到輕拿輕放，防止磕碰，嚴禁在地面拖拉。
3、管材堆放，裝卸嚴禁使用鐵器撬動或鋼絲繩直接捆綁外套管。

高溫預制直埋保溫管廣泛用于液體、氣體的輸送管網，化工管道保溫工程石油、化工、集中供熱網、中央空調通風管道、市政工程等。高溫預制直埋保溫管是一種保溫性能好，并且安全可靠，工程造價低的直埋預制保溫管。有效的解決了城鎮集中供熱中130℃－600℃高溫輸熱用預制直埋保溫管的保溫、滑動潤滑和裸露管端的防水問題。高溫預制直埋保溫管不僅具有傳統地溝和架空敷設管道的x進技術、實用性能，而且還具有顯著的社會效益和經濟效益，也是供熱節能的有力措施。高溫預制直埋保溫管采用直埋供熱管道技術，標志著中國供熱管道技術發展已經進入了新的起點。

聚氨酯發泡保溫管層生步驟：

1、進管防腐管、外護管轉運到保溫生產線時，要對其進行外觀檢查，確保都是合格產品。防腐層要確保其完整性，在修補范圍內的劃傷要依據標準進行修復，清除其表面的油脂、灰塵、水分或其它污染物。外護管表面要光滑平整、無暗泡、麻點、裂口等缺陷，內外表面要無灰塵、泥土、聚乙烯碎屑等雜物。

2、穿管在防腐管表面固定好支架。常用的支架材質有木質和聚乙烯塑料兩種。選擇支架時，要考慮支架的強度和能承受的溫度。直管通過穿管平臺將其穿到外護管中;彎管的外護管先經焊接形成兩段，采用從兩端套人后中間手工焊接的方式完成穿管。穿管過程*主要的作用是避免保溫管出現偏心。支架要均勻分布在防腐管與外護管組成的環形內，支架要有足夠的強度和數量。彎管易在彎曲部位產生偏心現象，下料時要在外護管表面和防腐管表面進行定.位標識，穿管時嚴格按照已有的標識進行定.位，可有效減少偏心量。

3、發泡將穿好支架的套管吊裝到發泡平臺上，調整端頭密封法蘭，按照設計要求控制留頭長度。設定高壓發泡機的各項參數:保溫管的投料量，組合聚醚和異氰酸酯的比例，調整料罐的空氣壓力。啟動校準系統進行校正，正常后開始注射。保溫層的性能要滿足《高密度聚乙烯外護管聚氨酷泡沫塑料預制直埋保溫管》中關于泡沫結構、泡沫密度、壓縮強度、吸水率、導熱系數的規定。

聚氨酯直埋保溫管制造工藝的好壞直接影響著它的使用壽命，因此該產品質量的好壞也質量差的聚氨酯直埋保溫管在使用一段時間過后，往往較易出現外護管被腐蝕、開裂、保溫層不保溫等現象，從而降低了聚氨酯直埋保溫管的保溫效果、密封性及各項性能。而制作工藝有保證的聚氨酯直埋保溫管，因其外護管原材料含水率低，而不易變形、開裂?？梢詮木郯滨ブ甭癖毓軓S家的制作工藝上得到體現。

越來越多的熱源輸送工程采購者都會選擇保溫管作為施工主要的熱力工程保溫管道，這是因為熱力工程承保溫管不僅質量好而且對于其他的保溫管道來說它的使用壽命更長。當然這也體現出了聚氨酯直埋保溫管的制作工藝很好，下面我們就來一起看一下德恩聚氨酯預制直埋保溫管廠家的制作工藝。

聚氨酯直埋保溫管不能在強烈光線下照射，要注意遠離熱源，應防止在干燥陰涼處，必要時可以使用氈布進行遮蓋，做好防曬和通風的工作，另外搬運直埋保溫管還要注意做到輕拿輕放，防止磕碰等，現代建筑量在不斷增加的同時，對建筑保溫建材和要求標準也正一步步走向嚴格的提升階段。

聚氨酯直埋保溫管主要特點有質量輕搬運方便、具有防止油浸，還有良好的彈性。還有的聚氨酯材料被應用于汽車輪子胎的制造，比普通的橡膠輪胎更耐用。在我們現在家家戶戶都在用的電腦上也有對聚氨酯保溫管的應用，主要被用作防靜電、增加耐磨程度等功能。在房屋裝飾中也有十分重要的裝飾作用，如作為裝飾線條是一個相當不錯的選擇，比傳統的裝飾條更加美觀。

聚氨酯預制直埋保溫管安裝接口處理不當，在安裝敷設管道時，相接的二根管焊接不嚴密造成的滲水，或在“補口"的過程中操作不認真造成的外部污水滲入到保溫層造成的破壞。聚氨酯預制直埋保溫管的耐溫性、導熱系數、環保性能均達到目前國內標準，是一種真正的保溫、耐腐蝕的高性能產品。

聚氨酯預制直埋保溫管使用壽命下降的原因主要是保溫層偏離中心，即直埋式聚氨酯保溫管保溫層與鋼管的中心沒在一個點上，形成了保溫層的厚薄不均勻，嚴重的話會使外層塑料發生軟化而容易被損壞！使用不當而遭受破壞，在運輸和安裝時容易受到損傷，在埋地后距地面的深度不夠或上部的土壤及道路過于柔軟，造成了載重車輛的碾壓后被損壞。

安裝時注意以下要求:

1 、管道下溝前需對其外表面的防腐層進行認真檢查，發現防腐層有損壞的，應及時進行處理。

2、管道對焊時，應保證工作鋼管與外套鋼管的同心度、管道設計軸線及坡度。

3、直埋保溫管的接頭施工之前需拆除兩端焊接的運輸用支承。

4 、接頭施工時;如發現地坑有積水，應先排除坑內積水。管道內雜物及砂土應清除干凈。

5、預制保溫管可單根吊入溝內安裝，也可⒉根或多根組焊完后吊裝。當組焊管段較長時，宜用兩臺或多臺吊車抬管下管，吊點的位置按平衡條件選定嚴禁將管道直接推入溝內

6、工作鋼管焊接應采用氯弧焊打底，焊按完成并經100 %X射線探傷劊答后，方可進行接頭處的保溫、外套管的焊接工作。

7、疏水管應水平接出地面。排潮管應接自直埋管的上部直至露出地面。疏水管、排潮管均應采取防腐措施。

8、兩固定點間的管道的接頭焊接工作完成后，即應進行該段管道的氣密性試驗，以檢查外套管的焊接是否合格。

9、外套管的焊縫氣密性試驗合格后，方可進行接頭處的防腐處理工作。然后按要求進行填砂和填土。

10、工作鋼管的焊接、檢驗、接頭處的保溫、外套管的焊接、檢驗、補頭處的防腐處理、填砂和填土等工作應緊密配合。這樣，既可保證工期，又可保證該處直埋保溫管能夠免受雨水等的侵蝕，使其及時得到保護。

11 、當日工程完工時應將管端用盲板封堵，以肪泥、水進入管內。
